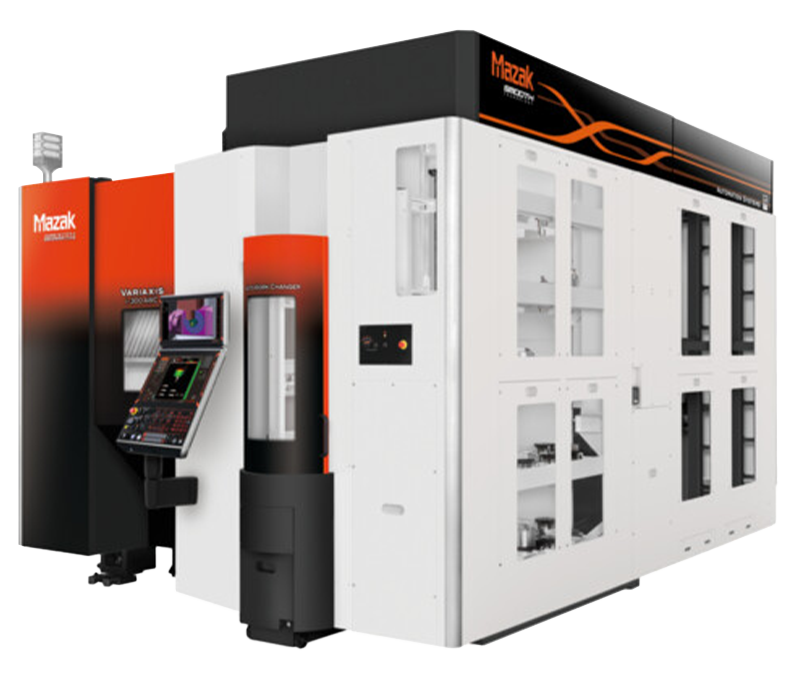

VARIAXIS I-300 AWC
Centro di lavoro
Caratteristiche tecniche VARIAXIS i-300 AWC
Centro di lavoro verticale a 5 assi simultanei con Auto Work Changer
- 32 pallet con cambio robotizzato. 265 utensili con magazzino supplementare a 40 posti per velocizzare la ricerca utensili.
- Il sistema Gantry garantisce un'elevata precisione per la lavorazione di particolari complessi.
- Auto Work Changer (AWC) permette diverse lavorazioni ad elevata precisione su particolari di piccole dimensioni.
VARIAXIS i-300 AWC
Caratteristiche principali
Numero giri mandrino
18,000
Numero utensili
265
Assi controllati
5
Pallet
32
Renishaw in ciclo
Specifiche macchina
| Macchina Standard | Valori | |
|---|---|---|
| Capacità | Massimo diametro lavorabile | 350 mm |
| Massima altezza lavorabile | 315 mm | |
| Corsa asse X | 350 mm | |
| Corsa asse Y | 550 mm | |
| Corsa asse Z | 510 mm | |
| Asse A (tavola basculante indexaggio 0,0001° | 0.0001° x 1500000 | |
| Asse C (rotazione tavola) indexaggo 0,0001° | 0.0001° x 3600000 | |
| Mandrino | Massima velocità di rotazione | 18,000 min-1 |
| Potenza mandrino (15 min) | 22.0 kW | |
| Avanzamento assi | Avanzamento in rapido (assi X/Y/Z) | 60/ 60/ 56 m/min |
| Avanzamento in rapido (assi A/C) | 18.000°/min | |
| Sistema automatico di cambio pezzo | Numero di pallet | 32 |
| Attacco di bloccaggio pallet | HSK-A100 | |
| Peso pallet | 60 kg | |
| Cambio utensile automatico/magazzino | Capacità magazzino utensile | 265 |
| Cono portautensile | DIN 40 | |
